地质力学研究所研制的KX-81型空芯包体三轴地应力计的主体是一个用环氧树脂制成的壁厚3mm的空芯圆筒（外径36mm，内径30mm）。在其中间部位，即直径35mm处沿同一圆周等间距（120°）安装3组电阻应变花。每组应变花由4个应变片组成，相互夹角45°。在应力计的顶部有一个补偿应变片，以消除温度变化对测量结果的影响。

　　

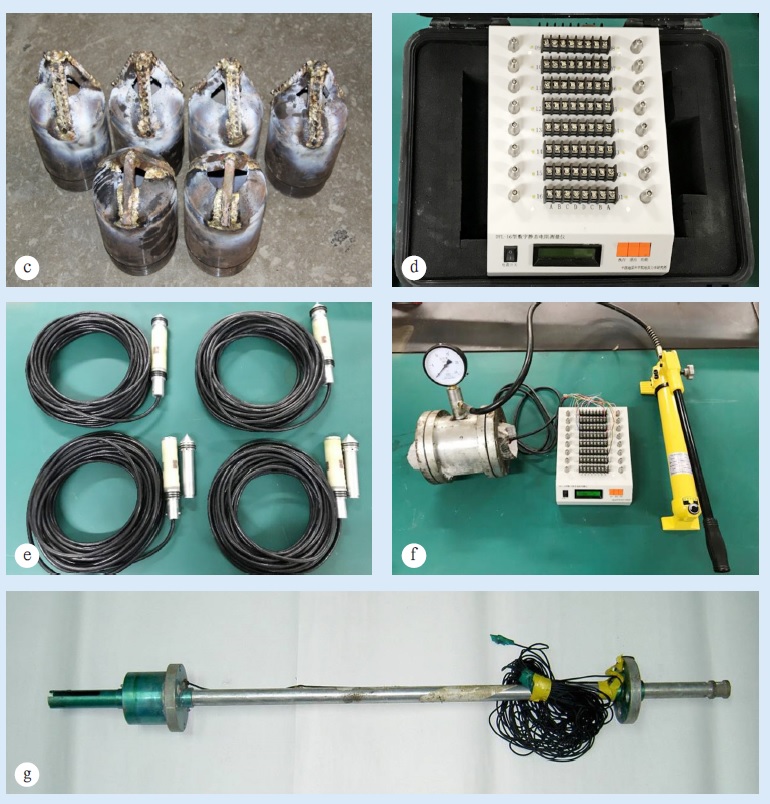

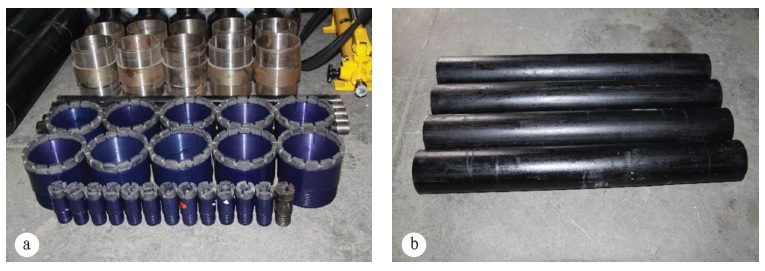

空芯包体应力解除法实验设备

　　a.钻头及扩孔器；b.取芯管；c.锥形钻头；d.应变仪；e.空芯包体应力计；

　　f.率定系统；g.定向器
