压容型地应力监测系统
发布时间：2021-04-12
RZB系列电容式钻孔应变测量系统由井下探头和地面主机、数采等设备组成（图4-10）。井下探头内水平安装4个位移传感器。传感元件采用三极板差动式电容传感器，其三块平行金属极板构成了两个差动变化的电容器。传感器被安装在钢桶（井下探头）内，随着探头外筒的压缩、拉伸，极板间距会发生相应的变化，其电容量便随之改变。

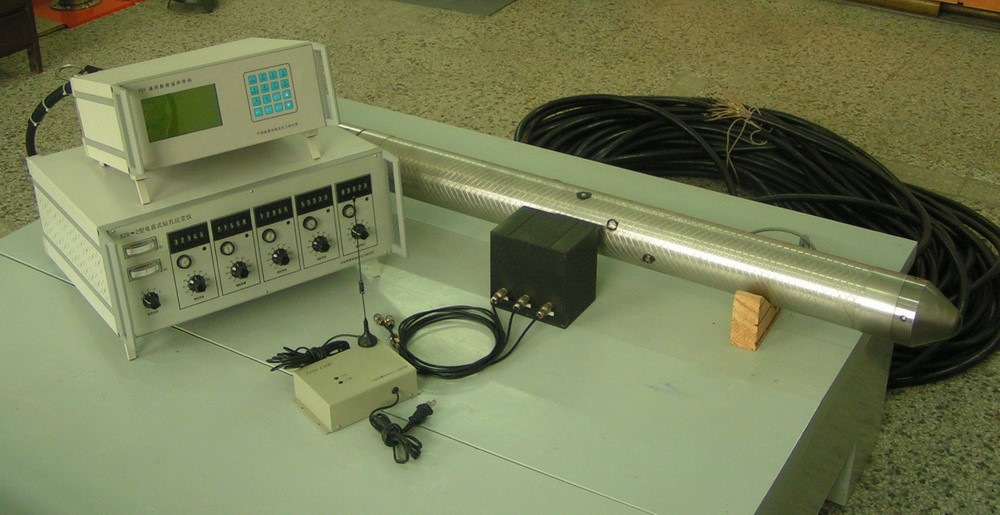

图4-10 RZB-1型电容式钻孔应变仪井下探头及地面仪器
通过测量电容量的差动变化，就可以精确的感知探头外壳的形变情况。钻孔应变观测实现了井下直接应力应变测量，有利于排除气压，地形、地下水及地壳横向不均匀性等环境因素的影响，在数秒、数月的时间段内准确记录应变阶、慢地震以及地壳应变场的集中与调整的过程，认识这个过程中断层系统能量积累、释放以及与地震活动的关系，从而深入理解地震发生的机理。压容型钻孔应变观测系统技术指标如下：
1）地壳应变观测： 4分量工作元件；
2）应变灵敏度： 10-11ε；
3）测量动态范围： 140db，折合应变为±3×10-3ε；
4）一次调节动态范围：120db，折合应变为±2×10-4ε；
5）输出格值线性： ±1％；
6）标定信号精度： ±0.5％；
7）探头密封性能： 500m水深；
8）数据采集器：符合国家十五台网入网标准，可存储200天数据，有供传输联网用的RS232和RJ45接口，可进行无线/有线刚络传输；
9）供电：电源符合国家防雷、防浪涌标准，自带蓄电瓶切换电源；
10）辅助观测手段：自带水位、气压和升温等辅助观测手段。
